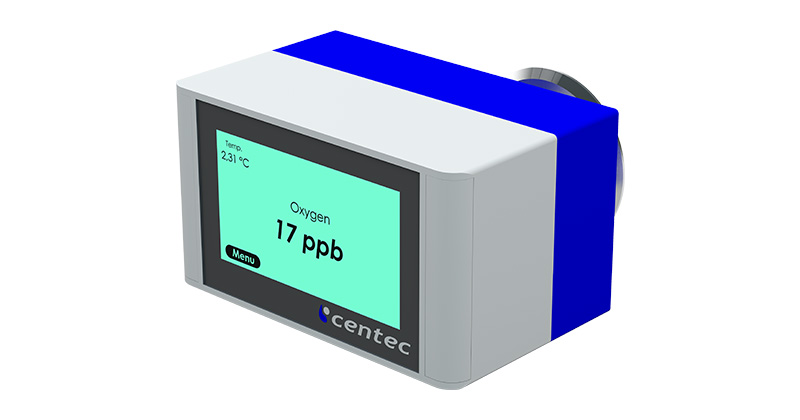

Sensor Óptico de Oxígeno en línea – Oxytrans TR

Aplicación

OXYTRANS es un sensor de oxígeno óptico muy preciso para la medición de O2 en agua desaireada, mosto, cerveza y CO2. El oxígeno disuelto tiene un impacto adverso sobre la estabilidad del sabor y la vida útil.

Descripción

Para la medición continua de oxígeno disuelto en líquidos y gases, OXYTRANS es perfectamente adecuado. El instrumento está diseñado para aplicaciones que requieren la máxima sensibilidad y la más alta precisión. Es fácil de operar y prácticamente no requiere mantenimiento. Las soluciones electrolíticas no son necesarias y no se consume oxígeno durante la medición. La tecnología de medición óptica se basa en el efecto del apagado de la luminiscencia, i. mi. La redistribución sin radiación de la energía de excitación a través de la interacción molecular. En el cabezal de medición se instala un pequeño componente de vidrio con una capa delgada de moléculas indicadoras, la ventana óptica. Las moléculas indicadoras se iluminan con luz azul-verde producida por un LED en el sensor de oxígeno. Absorben la luz incidente y son promovidos a un estado de mayor energía. Después de cierto tiempo, las moléculas vuelven a su estado fundamental, durante el cual se emite luz roja. La luz roja se detecta en el interior del sensor. Si hay moléculas de O2 presentes, la energía se transfiere de las moléculas indicadoras excitadas al oxígeno. Esta interacción molecular hace que la energía de excitación se redistribuya sin ninguna radiación resultante. La señal detectada disminuye al aumentar la concentración de moléculas de oxígeno en el producto. Otros gases no absorben esta energía, por lo que no tienen impacto en el resultado de la medición. Cualquier deriva de temperatura de la señal medida se compensa automáticamente mediante un sensor interno Pt100.

  • Tecnología óptica; sin necesidad de electrolitos y cambios de membrana
  • Tiempo de respuesta corto y excelente estabilidad a largo plazo
  • Aplicable para una amplia gama de concentraciones y temperaturas
  • Altamente preciso y prácticamente libre de mantenimiento
  • Varias conexiones de brida disponibles
  • Ejecución higiénica y capacidad CIP completa

Datos técnicos

  • Rango de medición de fase líquida: I) 1 ppb – 2 ppm o II) 30 ppb – 35 ppm
  • Precisión de fase líquida: I) ± 1 ppb o II) ± 30 ppb
  • Rango de medición de fase gaseosa: I) 0 – 4.2% O 2 o II) 0 – 50% O 2
  • Precisión de fase gaseosa: I) ± 0.002% O 2 o II) ± 0.03% O 2
  • Tiempo de respuesta: t90 ≤ 10 s
  • Presión de operación max.: 12 bar
  • Temperatura de operación: – 5 – + 55 ° C (opción: + 98 ° C)
  • Sensor de temperatura: Pt100
  • Material: 1.4404 / AISI 316L, silicona (FDA), PTFE (FDA)
  • Conexiones compatible con los alojamientos en línea Varivent © DN40 – DN150; ESTRUENDO; ANSI; otros bajo pedido
  • Entrada: 3 x digital (24 VDC)
  • Salida: 3 x digitales (24 VDC) y 2 x analógicas (4-20 mA)
  • Profibus DP opción
  • Grado de protección: IP65
  • Fuente de alimentación: 24 VDC
