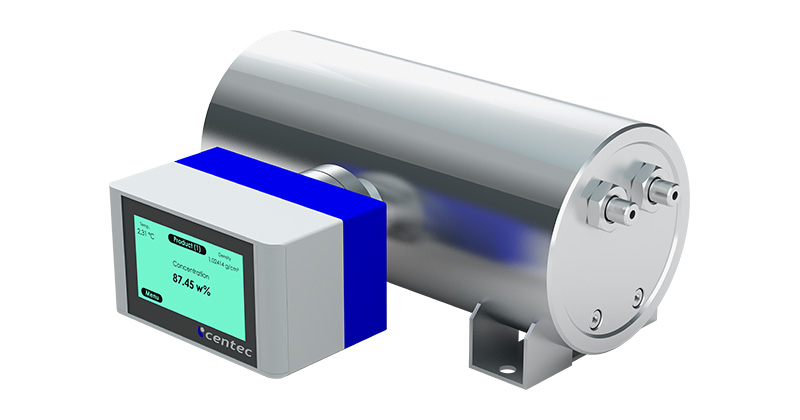

Sensor de Densidad de Proceso – Rhotec

Aplicación

RHOTEC es un sensor de velocidad de densidad de alta precisión para la determinación de densidades y concentraciones (por ejemplo, de etanol, aceites, combustibles, ácidos o cáusticos). El sensor se puede utilizar, por ejemplo, para la detección de fase.

Descripción

El sensor de densidad RHOTEC mide continuamente la densidad de los líquidos de acuerdo con el principio del tubo en U oscilante. El instrumento está diseñado para aplicaciones que requieren la máxima sensibilidad y la más alta precisión. Es fácil de operar y no requiere mantenimiento. Para la medición de densidad, el líquido fluye a través de un tubo delgado en forma de U dentro del sensor. Usando electroimanes, el tubo se excita para oscilar a la frecuencia de resonancia. Al mismo tiempo, un oscilador de referencia integrado mide las características de oscilación. Incluso los cambios más pequeños en la densidad del fluido tienen un impacto en la señal detectada y se identifican con la mayor precisión. Como una propiedad específica de cada líquido, la correlación entre concentración y densidad puede describirse mediante un polinomio matemático. Con décadas de experiencia y nuestras propias instalaciones de laboratorio, Centec conoce los polinomios para una gran cantidad de productos. Cualquier deriva de temperatura de la señal medida se compensa automáticamente mediante un sensor interno Pt1000. RHOTEC puede mostrar la densidad del líquido y la concentración de la solución en varias unidades.

  • La tecnología más precisa para determinar la densidad y la concentración
  • Diseño compacto patentado con pantalla local disponible
  • Gran variedad de materiales y conexiones de brida
  • Ejecución higiénica y capacidad CIP completa
  • Fácil de operar y sin mantenimiento.

Datos técnicos

  • Rango de medición: 0 – 3 g / cm 3
  • Exactitud: ± 0,0001 g / cm 3
  • Repetibilidad: ± 0,00001 g / cm 3
  • Tiempo de respuesta: ≤ 1 s
  • Presión de operación max.: 50 bar
  • Temperatura de operación: – 25 – + 125 °C
  • Sensor de temperatura: Pt1000
  • Material: 1.4404 / 1.4435 / AISI 316L; Hastelloy Tantalio; otros bajo pedido
  • Conexiones: hilo de 3/8”; otros bajo pedido
  • Versión de transmisor de entrada: 6 x digital (24 VDC)
  • Versión de transmisor de salida: 3 x digitales (24 VDC) y 2 x analógicas (4-20 mA)
  • Versión del transmisor Profibus DP opción
  • Sensor Profibus DP (sin pantalla local) estándar
  • Grado de protección: IP65
  • Protección contra explosiones (ATEX) Ex II 2G EEx d IIC T6 opción
  • Fuente de alimentación : 24 VDC
