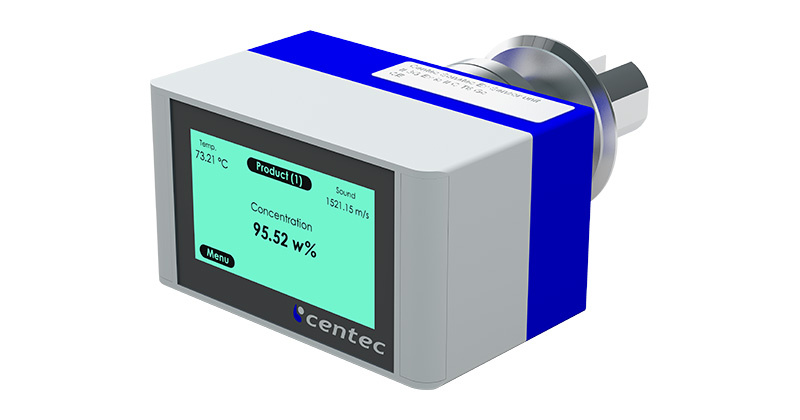

Sensor de Concentracion por Ultrasonido – Sonatec

Aplicación

SONATEC es un sensor de velocidad del sonido de alta precisión para la determinación de las velocidades y concentraciones del sonido (por ejemplo, de ácidos, cáusticos, emulsiones o disolventes). El sensor se puede utilizar, por ejemplo, para la detección de fase y para el monitoreo de procesos de cristalización.

Descripción

El sensor de velocidad del sonido SONATEC mide continuamente la velocidad del sonido a través de líquidos. El instrumento está diseñado para aplicaciones que requieren la máxima sensibilidad y la más alta precisión. Es fácil de operar y no requiere mantenimiento. Para la medición de la velocidad del sonido, un elemento piezoeléctrico en un transmisor sónico crea un pulso de sonido. Se mueve perpendicular al flujo del producto hacia un receptor sónico donde se detecta. Como se conoce la distancia entre el transmisor y el receptor, la velocidad del sonido se puede calcular fácilmente midiendo el tiempo de viaje de la señal sónica. Como una propiedad específica de cada líquido, la correlación entre la concentración y la velocidad del sonido puede describirse mediante un polinomio matemático. Con décadas de experiencia y nuestras propias instalaciones de laboratorio, Centec conoce los polinomios para una gran cantidad de productos. Cualquier deriva de temperatura de la señal medida se compensa automáticamente mediante un sensor interno Pt1000. SONATEC puede mostrar la velocidad y la concentración del sonido en varias unidades. Para la medición de la velocidad del sonido en tanques, Centec ofrece una variedad de sensores SONATEC especialmente diseñados.

  • La tecnología más precisa para determinar la velocidad y la concentración del sonido
  • Diseño compacto patentado con pantalla local disponible
  • Gran variedad de materiales y conexiones de brida
  • Ejecución higiénica y capacidad CIP completa
  • Fácil de operar y sin mantenimiento.

Datos Técnicos

  • Rango de medición: 400 – 3.000 m / s
  • Exactitud: ± 0,05 m / s
  • Repetibilidad. ± 0,01 m / s
  • Tiempo de respuesta: ≤ 1 s
  • Presión de operación max.: 16 bar
  • Temperatura de operación: – 25 – + 125 °C
  • Sensor de temperatura: Pt1000
  • Material: 1.4404 / 1.4435 / AISI 316L; Hastelloy Tantalio; otros bajo pedido
  • Conexiones: DIN-, ANSI-, JIS- y otras conexiones de brida en diferentes tamaños y longitudes de inmersión (cabezal del sensor) disponibles
  • Versión de transmisor de entrada: 6 x digital (24 VDC)
  • Versión de transmisor de salida : 3 x digitales (24 VDC) y 2 x analógicas (4-20 mA)
  • Versión del transmisor Profibus DP opción
  • Sensor Profibus DP (sin pantalla local) estándar
  • Grado de protección: IP65
  • Protección contra explosiones (ATEX) Ex II 2G EEx d IIC T6 opción
  • Fuente de alimentación: 24 VDC
